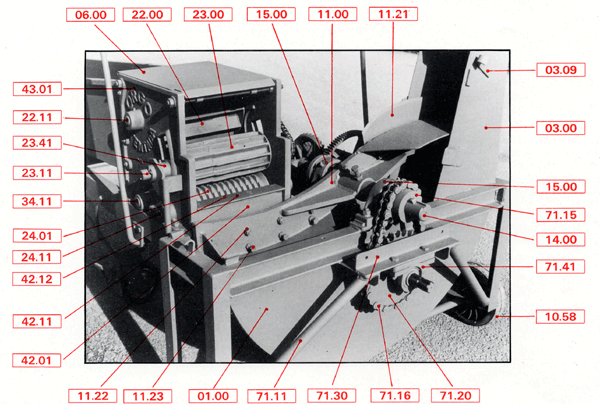

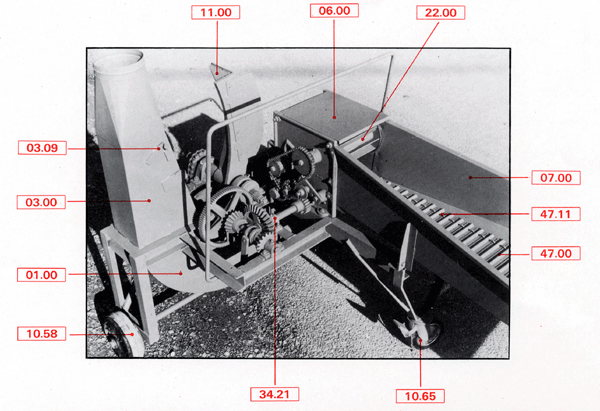

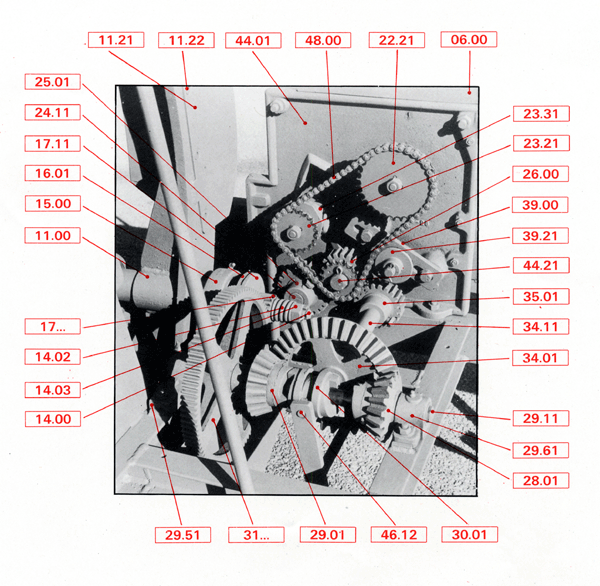

DESPIECE BN

Referencia Descripción
B0200 Tapa superior de la caja del ventilador antigua completa.
B0300 Chimenea de salida antigua, completa.
B1400 Eje principal de 45 mm. con tuerca y muelle.
B1500 Rodamiento con soporte del eje principal antiguo de 45 mm.
B1601 Plato embrague lado ventilador, antiguo.
B1602 Disco embrague antiguo de corcho.
B1701 Piñón doble antiguo del eje principal 17/38 dientes
B2801 Piñón cónico, acero, de 21 dientes, sentido avance.
B2901 Piñón cónico, acero, de 21 dientes, sentido retroceso.
B2911 Eje de 30 mm. de los piñones cónicos con chaveta.
B2921 Anillo fijación piñón cónico.
B2931 Anillo tope piñón cónico sentido avance.
B2941 Chaveta embrague de los piñones cónicos.
B2961 Cojinete eje piñones cónicos extremo exterior para eje de 30 mm.
B3001 Embrague piñones cónicos, antiguo.
B3100 Rueda doble 68/47 dientes antigua.
B3401 Corona cónica de 52 dientes, antigua.
B3501 Piñón de 21 dientes rectos del eje de la corona cónica, fundición.
B4021 Rodillo tensor persiana, antiguo.
BN0100 Caja inferior del ventilador.
BN0200 Tapa superior de la caja del ventilador, completa.
BN0220 Cierre de la tapa del ventilador.
BN0221 Cierre curvado de la tapa el ventilador.
BN0300 Chimenea de salida completa.
BN0309 Apoyo del cierre de la tapa el ventilador.
BN0600 Tapa superior rodillos completa.
BN0700 Tolva de alimentación completa con rodillos.
BN0901 Pasador de arrastre de los piñones.
BN1058 Rueda de transporte.
BN1065 Rueda de transporte giratoria con freno.
BN1100 Volante de dos palas (sin cuchillas).
BN1121 Cuchilla.
BN1122 Tornillo sujetar cuchilla, M-10x40 DIN 7991 8,8 con tuerca.
BN1123 Tornillo ajustar cuchilla, M-10x40 DIN 933 8,8 con tuercas.
BN1200 Volante de cuatro palas para cuatro cuchillas, sin cuchillas.
BN1400 Eje principal con tuerca y muelle.
BN1402 Muelle del embrague.
BN1403 Tuerca tensar muelle embrague 7/8" SAE, almenada.
BN1411 Chaveta arrastre plato embrague.
BN1500 Rodamiento con soporte del eje principal de 50 mm.
BN1601 Plato de embrague lado ventilador.
BN1701 Conjunto piñón de 15 dientes y plato embrague para corte a 11 mm.
BN1702 Conjunto piñón de 19 dientes y plato embrague para corte a 15 mm.
BN1703 Conjunto piñón de 32 dientes y plato embrague para corte a 30 mm.
BN1704 Conjunto piñón de 36 dientes y plato embrague para corte a 36 mm.
BN1705 Conjunto piñón de 46 dientes y plato embrague para corte a 60 mm.
BN1711 Plato de embrague que se acopla al piñón.
BN2200 Rodillo grande compresor.
BN2211 Eje rodillo grande superior con tuerca y chavetas.
BN2212 Tuerca 9/16" SAE del eje BN2211.
BN2221 Disco de 32 dientes 1/2" rodillo superior
BN2300 Rodillo oscilante.
BN2311 Eje el rodillo oscilante.
BN2312 Tuerca 9/16" SAE del eje BN2311.
BN2321 Disco de 20 dientes de 1/2" con agujero de 14 mm. del rodillo oscilante.
BN2331 Cojinete interior del rodillo oscilante.
BN2341 Cojinete exterior del rodillo oscilante.
BN2401 Rodillo inferior.
BN2411 Eje del rodillo inferior.
BN2501 Piñón de 24 dientes.
BN2600 Piñón doble completo de acero, 21 dientes rectos y 18 dientes 1/2".
BN2601 Piñón de acero, 21 dientes, del conjunto BN2600.
BN2611 Disco de 18 dientes cadena 1/2" de los conjuntos B2600 y BN2600.
BN2631 Cojinete de bronce de los conjuntos B2600 y BN2600.
BN2801 Piñón cónico de 17 dientes, sentido avance.
BN2901 Piñón cónico de 17 dientes, sentido retroceso.
BN2911 Eje de los piñones cónicos de 25 mm. con chaveta.
BN2912 Chaveta DIN 6885-A 8 x 70 x 60 del eje BN2911.
BN2951 Cojinete irregular del eje de los piñones cónicos.
BN2961 Cojinete del extremo exterior del eje de los piñones cónicos.
BN3001 Embrague de los piñones cónicos.
BN3165 Rueda dentada de 65 dientes para corte a 60 mm.
BN3175 Rueda dentada de 75 dientes para corte a 36 mm.
BN3179 Rueda dentada de 79 dientes para corte a 30 mm.
BN3192 Rueda dentada de 92 dientes para corte a 15 mm.
BN3196 Rueda dentada de 96 dientes para corte a 11 mm.
BN3401 Corona cónica de 36 dientes.
BN3411 Eje de la corona cónica y de los hexágonos.
BN3421 Cojinete de tope de la corona cónica.
BN3422 Engrasador para aceite.
BN3501 Piñón de acero de 21 dientes del eje e la corona cónica.
BN3701 Hexágono de arrastre de la persiana de alimentación.
BN3900 Tensor cadena de rodillos completo.
BN3921 Rodillo del tensor.
BN4001 Cojinete del eje del tensor de la persiana.
BN4011 Eje tensor persiana.
BN4021 Rodillo tensor persiana.
BN4201 Soporte contra cuchilla con tornillos.
BN4211 contra cuchilla con tornillos.
BN4212 Tornillo M-10 x 20 DIN 63, sujetar contra cuchilla.
BN4301 Soporte lateral exterior.
BN4401 Soporte lateral interior con eje BN4421, montado.
BN4421 Eje piñón doble de 21 dientes rectos y 18 dientes cadena de 1/2".
BN4612 Pivote de la palanca del inversor.
BN4700 Persiana de alimentación completa.
BN4701 Lámina suelta de la persiana.
BN4711 Anilla de unión de las láminas de la persiana.
BN4800 Cadena de 1/2" completa con empalme.
BN5810 Tornillo con tuerca de la abrazadera de unión de los tubos y curvas.

MULTIPLICADOR DE VELOCIDAD

BN7112 Apoyo base multiplicador.
BN7115 Piñón de 15 dientes con buje, para cadena de 1".
BN7116 Cadena de 1" x 750 mm. Completa con empalme.
BN7117 Empalme cadena de 1".
BN7120 Disco de 30 dientes para cadena de 1" con eje de seis estrías SAE 3/8".
BN7121 Disco de 30 dientes para cadena de 1".
BN7122 Eje de seis estrías SAE 3/8".
BN7130 Soporte del multiplicador.
BN7141 Rodamiento con soporte del eje estriado.
BN7150 Tapa del multiplicador.
